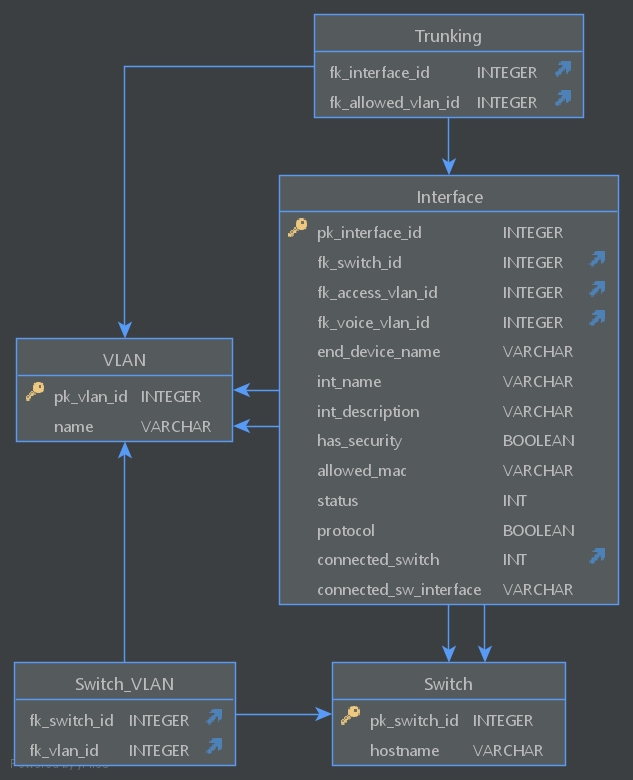

Database

CREATE TABLE Switch
(
    pk_switch_id INTEGER PRIMARY KEY AUTOINCREMENT,
    hostname     varchar(20) UNIQUE
);

CREATE TABLE VLAN
(
    pk_vlan_id INTEGER PRIMARY KEY,
    name       varchar(20)
);

CREATE TABLE Interface
(
    pk_interface_id        INTEGER PRIMARY KEY AUTOINCREMENT,
    fk_switch_id           INTEGER,
    fk_access_vlan_id      INTEGER,
    fk_voice_vlan_id       INTEGER,
    end_device_name        varchar(20),
    int_name               varchar(10),
    int_description        varchar(20),
    has_security           boolean,
    allowed_mac            varchar(17),
    status                 INT, /* -1=admin_down, 0=down, 1=up */
    protocol               boolean,
    connected_switch       int,
    connected_sw_interface varchar(10),
    CONSTRAINT switch_interface FOREIGN KEY (fk_switch_id) REFERENCES Switch (pk_switch_id) ON DELETE CASCADE,
    CONSTRAINT vlan_interface FOREIGN KEY (fk_access_vlan_id) REFERENCES VLAN (pk_vlan_id) ON DELETE SET NULL,
    CONSTRAINT voice_vlan FOREIGN KEY (fk_voice_vlan_id) REFERENCES VLAN (pk_vlan_id) ON DELETE SET NULL,
    CONSTRAINT conntected_switch FOREIGN KEY (connected_switch) REFERENCES Switch (pk_switch_id) ON DELETE SET NULL
);

CREATE TABLE Switch_VLAN
(
    fk_switch_id INTEGER,
    fk_vlan_id   INTEGER,
    CONSTRAINT vlan_switch FOREIGN KEY (fk_switch_id) REFERENCES Switch (pk_switch_id) ON DELETE CASCADE,
    CONSTRAINT switch_vlan FOREIGN KEY (fk_vlan_id) REFERENCES VLAN (pk_vlan_id) ON DELETE CASCADE
);

CREATE TABLE Trunking
(
    fk_interface_id    INTEGER,
    fk_allowed_vlan_id INTEGER,
    CONSTRAINT trunk_interface FOREIGN KEY (fk_interface_id) REFERENCES Interface (pk_interface_id) ON DELETE CASCADE,
    CONSTRAINT trunk_vlan FOREIGN KEY (fk_allowed_vlan_id) REFERENCES VLAN (pk_vlan_id) ON DELETE CASCADE
);

Tabellen

VLAN

VLAN ist die Tabelle für die VLANs im gesamten Netzwerk. In dieser Tabelle werden VLAN-ID und der dazugehörige Name gespeichert.

name - Name des VLANs
pk_vlan_id - ID des VLANs

Trunking

Die Trunking-Tabelle dient dazu, um die getrunkten VLANs zu den jeweiligen Interfaces zu mappen.

fk_interface_id - Interface auf welchem ein VLAN getrunked wird; Pointed auf Interface(pk_interface_id)
fk_allowed_vlan_id - VLAN welches auf einem Interface getrunked wird; Pointed auf VLAN(pk_vlan_id)

Interface

Die Interface-Tabelle speichert sämtliche Informationen zu allen Interfaces von Interface Description bis VLANs.

fk_switch_id - ID von dem Switch dem das Inteface gehört; Pointed auf Switch(pk_switch_id)
fk_access_vlan - ID von dem VLAN welches als Access VLAN auf dem Interface konfiguriert ist; Pointed auf VLAN(pk_vlan_id)
fk_voice_vlan - ID von dem VLAN welches als Voice VLAN auf dem Interface konfiguriert ist; Pointed auf VLAN(pk_vlan_id)
end_device_name - Name des ageschlossenen Endgerätes
int_name - Interface Bezeichnung auf dem Switch
int_description - Description auf dem Interface
has_security - Boolean Feld für das Vorhandensein von Switchport Port-Security
allowed_mac - MAC welche von Switchport Security erlaubt wird
status - Status vom Interface (-1 = admin_down, 0 = down, 1 = up)
protocol - Boolean für Protocol Status (Up / Down)
connected_switch - Der verbundene Switch auf dem Interface
connected_sw_interface - Das gegenüberliegende Interface des verbundenen Switches

Switch_VLAN

Die Switch_VLAN-Tabelle gibt an welche VLANs auf welchen Switches vorhanden ist.

fk_switch_id - ID von dem Switch auf dem das VLAN vorhanden ist; Pointed auf Switch(pk_switch_id)
fk_vlan_id - VLAN welches auf dem Switch vorhanden ist; Pointed auf VLAN(pk_vlan_id)

Switch

Die Switch-Tabelle beinhaltet jeden Switch im gesamten Netzwerk.

pk_switch_id - ID von dem Switch
hostname - Hostname auf dem Switch

Constraints

VLAN(pk_vlan_id)

AUTOINCREMENT
ON DELETE CASCADE → Trunking(fk_allowed_vlan_id)
ON DELETE CASCADE → Switch_VLAN(fk_vlan_id)
ON DELETE SET NULL → Interface(fk_access_vlan)
ON DELETE SET NULL → Interface(fk_voice_vlan_id)

Switch(pk_switch_id)

AUTOINCREMENT
ON DELETE CASCADE → Switch_Vlan(fk_switch_id)
ON DELETE CASCADE → Interface(fk_switch_id)

Interface(pk_interface_id)

AUTOINCREMENT
ON DELETE CASCADE → Trunking(fk_interface_id)
